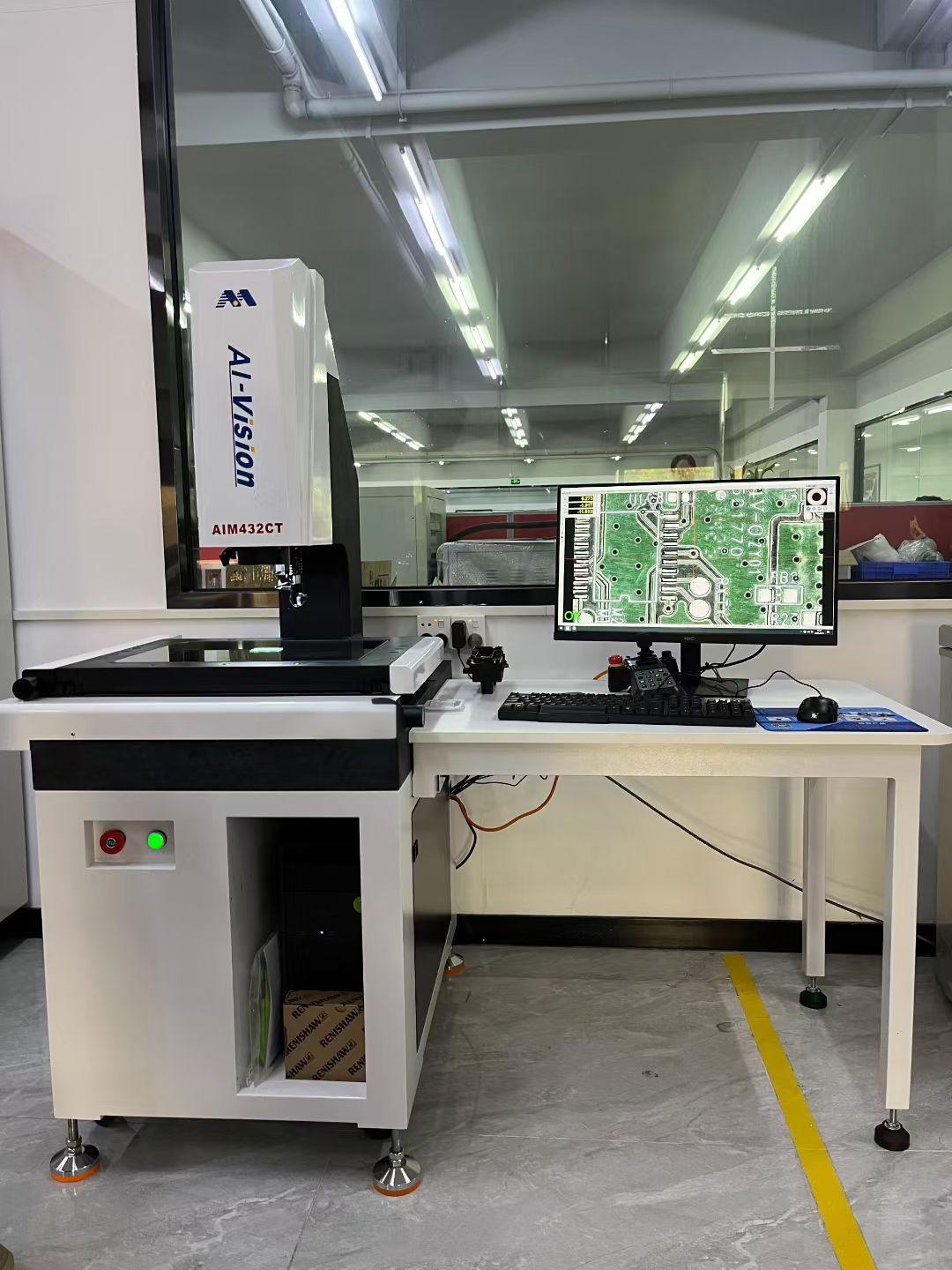

我司激光影像测量仪在浙江温州安装完成！

在祖国成立76周年前，我司为浙江温州印制线路板企业定制的激光影像测量仪项目顺利交付并投入使用。该客户在前期打样时候，明确被测量工件是印制线路板且比较薄，需要对单片产品的外形尺寸和油墨厚度进行测量。产品外形尺寸在330*170mm，油墨厚度在15左右μm。考虑到需要搭配真空吸附平台，所以此次的激光影像测量仪采用悬臂式结构且测量行程为500*400*200mm的最终方案。在出厂验收环节，双方采用视频方式，验收的各个项目满足合同要求。设备到达现场后，我司工程师安装技术要求对客户使用人员认真培训。获得客户好评，很快就收到了客户尾款。在此，我们非常感谢客户的配合和支持。激光影像测量仪在不同行业中有不同的名称，如"2.5D测量仪"、"油墨厚度测量仪"或"3D全自动测量仪"，但其核心目标都是为印制线路板提供尺寸测量和油墨高度和厚度的测量。

武汉易测仪器定制款激光影像测量仪（2.5D测量仪）的核心系统设计

1. AIM-P40光谱扫描激光系统：

支持点采集功能，自动快速对焦，支持扫描点云并输出值、平均值，支持扫描点云拟合曲线、直线、圆弧、面，支持计算基准点和各测量点之差，输出翘曲度、面轮廓，支持测量深孔高度、平面度；




2. 数字影像+4K镜头：

采用2000W数字黑白相机结合200W ；

采用双远心镜头及高清自动变倍双镜头，高清彩色相机，双视野呈像；

大视野倍率3.3X,小视野放大倍率:30X--200X；




3. 光源：

底光采用可调式平行透镜LED冷光源，上光源采用LED双环形上光源，避免产品轮廓边缘呈像更清晰；热光源带来的热胀冷缩的弊病，可选同

轴点光源；




4.定制化需求

样品适配：线路板比较薄，需要使用真空吸盘保证测量时平整度；
